通風蝶閥閥門首頁 > 產品展示 > 蝶閥 > 通風蝶閥 >

產品名稱：通風電動蝶閥[ 2018-10-09 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、通風電動蝶閥 概述

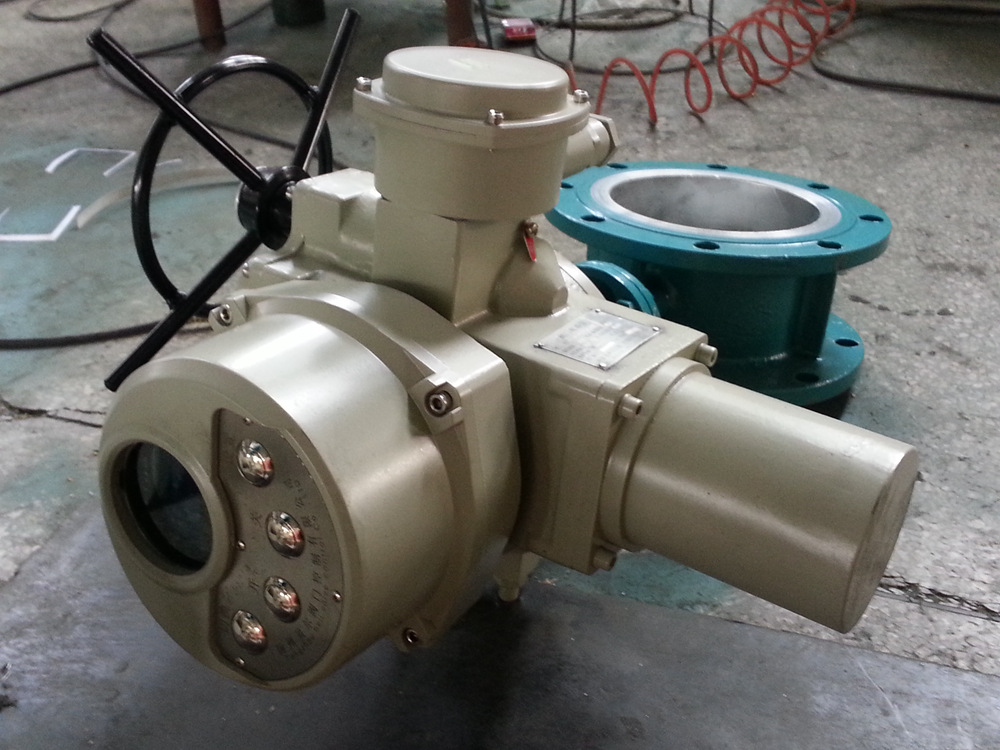

    上海湖泉閥門有限公司生產的D941W通風電動蝶閥具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

    二、通風電動蝶閥主要特點

    1、該閥采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
    2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
    3、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
    4、電動通風蝶閥操力矩小，操作方便，省力靈巧。
    5、電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，避免高溫膨脹的影響，操作輕便。


    三、通風電動蝶閥主要技術參數


    公稱壓力（MPa) 0.05MPa 介質溫度 -30℃～-350℃
    強度試驗 0.1MPa 適用介質 冷熱風、煙氣
    介質流速 25m/s 泄漏率 3%

    四、通風電動蝶閥 主要零部件材料

    零件名稱 閥體 閥板 閥軸
    材料 碳鋼 碳鋼 碳鋼、不銹鋼


    五、通風電動蝶閥 主要外形連接尺寸 (單位：mm)


    DN D D1   L L1 L2 n-Фd b
    300 405 370   120 716 220 8-12 10
    350 455 420   140 786 240 8-14 10
    400 505 470   140 924 270 12-18 10
    450 570 530   160 999 295 12-18 10
    500 620 580   160 1079 325 12-18 10
    600 720 680   180 1140 380 16-18 12
    700 820 780   180 1240 430 16-18 12
    800 920 880   200 1344 490 16-18 12
    900 1040 990   200 1444 540 16-18 14
    1000 1140 1090   220 1544 590 20-18 14
    1100 1240 1190   220 1644 640 20-18 14
    1200 1340 1290   240 1744 690 20-18 14
    1300 1440 1390   240 1864 760 20-18 16
    1400 1540 1490   260 2020 810 24-18 16
    1500 1640 1590   260 2120 860 24-18 16
    1600 1740 1690   280 2240 980 24-18 16
    1700 1840 1790   280 2340 1030 28-22 16
    1800 1940 1890   300 2440 1096 28-22 16
    1900 2040 1990   300 2540 1146 32-22 16
    2000 2150 2090   320 2640 1196 32-26 16
    2200 2360 2300   340 3252 1296 36-26 16
    2400 2560 2500   360 3452 1396 36-26 18
    2600 2760 2700   380 3652 1496 40-26 18
    2800 2960 2900   400 3852 1596 40-26 18
    3000 3190 3110   400 3896 1698 44-30 18
    3200 3390 3310   440 4110 1798 44-30 20
    3400 3590 3510   440 4396 1898 48-30 20
    3600 3790 3710   480 4636 1998 48-30 20
    3800 4000 3910   480 4886 2098 52-30 22
    4000 4210 4120   520 5160 2210 52-30 22

    六、通風電動蝶閥 應用范圍


    該電動通風蝶閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
